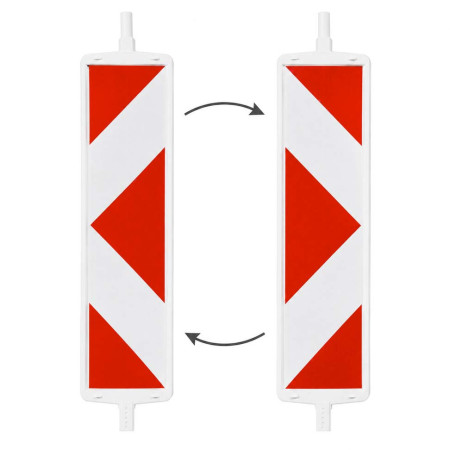

Двостороння дорожня віха зі стрілками, 1330 × 300 мм

Двостороння напрямна пластина зі стрілками для тимчасової організації руху, 1330 × 300 мм

Двостороння напрямна пластина зі стрілками — це мобільний елемент тимчасової дорожньої сигналізації, призначений для позначення меж робочих зон, візуального спрямування транспортного потоку та організації безпечного руху під час дорожніх, будівельних, ремонтних і аварійних робіт.

Обидві сторони пластини мають червоно-біле світлоповертальне зображення у вигляді стрілок, спрямованих у протилежні боки. Завдяки цьому один виріб можна використовувати для спрямування руху праворуч або ліворуч залежно від місця встановлення та схеми тимчасової організації дорожнього руху.

Загальна висота виробу становить 1330 мм, ширина — 300 мм. Розмір світлоповертального поля — 1000 × 250 мм. Корпус виготовлений із міцного HDPE, а сигнальне зображення нанесене за допомогою світлоповертальної плівки ORALITE RA1, серія 5431.

Що таке напрямна пластина зі стрілками

Напрямна пластина — це вертикальний елемент тимчасової дорожньої та будівельної сигналізації. Вона використовується для візуального позначення меж ділянки проведення робіт, тимчасово закритої частини дороги, звуження проїзної частини або іншої перешкоди.

Червоно-біле світлоповертальне зображення допомагає водіям завчасно визначити:

• місце початку обмеженої або закритої ділянки;
• межу зони проведення робіт;
• частину дороги, якою не можна користуватися;
• напрямок продовження вільного проїзду;
• тимчасову зміну траєкторії руху;
• наявність техніки, працівників, розкопок або інших перешкод.

Пластина може встановлюватися окремо у конкретній точці або використовуватися у складі послідовного ряду. Кілька правильно орієнтованих елементів утворюють помітну візуальну лінію вздовж робочої або обмеженої зони.

Одна напрямна пластина не є повною системою тимчасової організації руху. Залежно від умов експлуатації її можна комбінувати з тимчасовими дорожніми знаками, конусами, дорожніми бар’єрами, сигнальними ліхтарями та іншими засобами огородження.

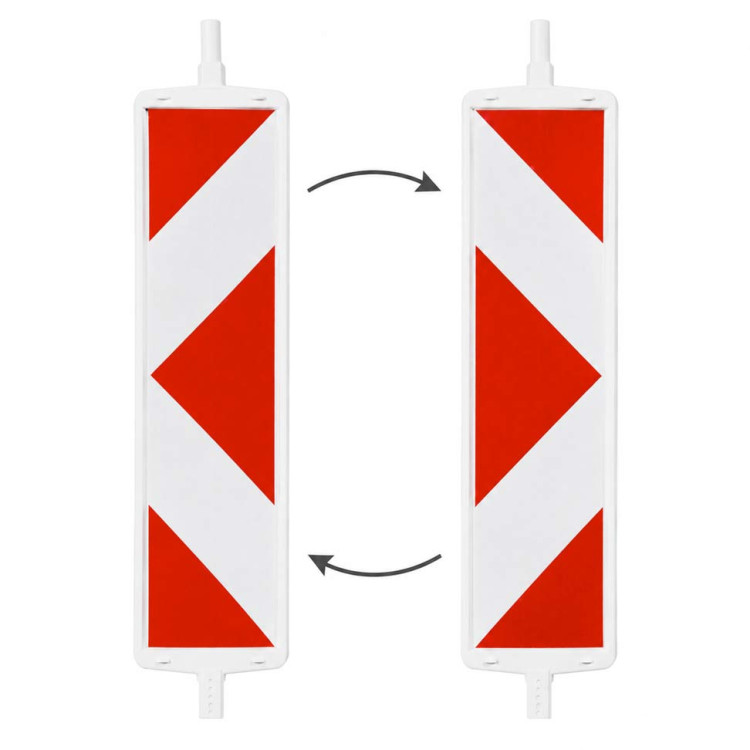

Двостороннє виконання зі спрямуванням праворуч і ліворуч

Головною практичною перевагою моделі є двостороннє виконання. На обох сторонах розміщене червоно-біле світлоповертальне зображення, але стрілки мають протилежний напрямок.

Повернувши пластину потрібною стороною до транспортного потоку, її можна використовувати для візуального спрямування руху праворуч або ліворуч.

Двостороння конструкція забезпечує:

• використання одного виробу для двох напрямків руху;
• швидке пристосування сигналізації до конкретної схеми;
• зменшення кількості різних типів пластин на складі;
• зручніше планування необхідної кількості обладнання;
• швидку зміну тимчасової схеми руху під час виконання робіт;
• зручніше транспортування та зберігання;
• можливість повторного використання на різних об’єктах.

Обидві сторони не використовуються одночасно. До транспортного потоку повинна бути повернута сторона, яка відповідає необхідному напрямку руху на конкретній ділянці.

Застосування напрямної пластини

Двостороння напрямна пластина може використовуватися під час:

• ремонту дорожнього покриття;
• дорожньо-будівельних робіт;
• монтажних робіт у межах проїзної частини;
• тимчасового звуження смуги руху;
• часткового перекриття дороги або під’їзду;
• позначення меж робочої зони;
• тимчасового перенаправлення транспортного потоку;
• позначення розкопок, ям та інших перешкод;
• ремонту інженерних і комунальних мереж;
• аварійних робіт на дорожній інфраструктурі;
• створення тимчасового транспортного коридору;
• відокремлення транспорту від працівників, техніки та матеріалів;
• організації руху на території підприємств і складських комплексів;
• послідовного візуального спрямування вздовж зони обмеженого доступу.

Місце встановлення, відстань між окремими елементами та їхня орієнтація повинні визначатися відповідно до схеми або проєкту тимчасової організації дорожнього руху.

Тимчасова організація та безпека дорожнього руху

Під час будівельних, ремонтних або аварійних робіт водії повинні завчасно бачити зміну звичайної траєкторії руху.

Напрямна пластина допомагає візуально позначити:

• початок робочої або обмеженої зони;
• бічну межу ділянки проведення робіт;
• тимчасову зміну смуги руху;
• доступну частину проїзної частини;
• тимчасово закриту ділянку;
• наявність техніки або працівників поблизу транспортного потоку;
• тимчасовий транспортний або пішохідний коридор.

У разі послідовного встановлення всі пластини повинні бути орієнтовані логічно та однозначно. Суперечливий напрямок стрілок може дезорієнтувати водіїв і знизити безпеку руху.

Світлоповертальна плівка ORALITE RA1

Червоно-біле сигнальне зображення виконане зі світлоповертальної плівки ORALITE RA1, серія 5431.

Плівка відбиває світло автомобільних фар і покращує видимість напрямної пластини у темний час доби або за недостатнього зовнішнього освітлення.

Розмір світлоповертального поля становить 1000 × 250 мм. Велика вертикальна сигнальна поверхня дозволяє водієві завчасно розпізнати межу робочої зони або зміну напрямку руху.

Фактична видимість виробу також залежить від:

• правильної орієнтації пластини;
• відстані та кута спостереження;
• чистоти світлоповертальної поверхні;
• наявності пилу, бруду та будівельних забруднень;
• стану світлоповертальної плівки;
• наявності зовнішнього освітлення;
• погодних умов і видимості;
• правильного розміщення всіх елементів тимчасової сигналізації.

Необхідний клас світлоповертальної плівки та можливість використання виробу на конкретному об’єкті повинні визначатися відповідно до проєкту, умов експлуатації та чинних вимог.

Міцний корпус із HDPE

Корпус напрямної пластини виготовлений із HDPE — поліетилену високої щільності.

Цей матеріал підходить для мобільних елементів сигналізації, які регулярно встановлюються, демонтуються, перевозяться та повторно використовуються на різних об’єктах.

HDPE не піддається корозії та стійкий до вологи й звичайних атмосферних впливів. Порівняно невелика вага пластикового корпусу полегшує ручне перенесення та зміну місця встановлення.

Вага напрямної пластини без основи становить приблизно 3 кг. Для стабільного встановлення необхідна сумісна важка мобільна основа.

Технічні характеристики

• Назва: двостороння напрямна пластина зі стрілками;
• Тип виробу: мобільний елемент тимчасової дорожньої сигналізації;
• Призначення: тимчасова організація та безпека дорожнього руху;
• Виконання: двостороннє;
• Напрямок: праворуч або ліворуч;
• Сигнальне зображення: червоно-білі стрілки;
• Загальна висота: 1330 мм;
• Загальна ширина: 300 мм;
• Розмір світлоповертального поля: 1000 × 250 мм;
• Матеріал корпусу: HDPE;
• Світлоповертальна плівка: ORALITE RA1, серія 5431;
• Колір корпусу: білий;
• Колір сигнального зображення: червоний і білий;
• Вага без основи: приблизно 3 кг;
• Тримач для сигнального ліхтаря: є;
• Виробництво: Європейський Союз.

Використання з важкою мобільною основою ДП28 / K1 — 28 кг

Для правильного та стабільного встановлення напрямну пластину необхідно монтувати у сумісну важку мобільну основу.

Ми пропонуємо основу ДП28 / K1 вагою 28 кг, призначену для напрямних пластин, тимчасових дорожніх знаків та інших елементів організації дорожнього руху.

Велика опорна площа та значна власна вага забезпечують надійне встановлення на асфальті, бетоні та інших твердих покриттях.

Переваги основи ДП28 / K1

• вага 28 кг для підвищеної стійкості;
• підходить для двосторонньої напрямної пластини;
• сумісна з тимчасовими дорожніми знаками та іншими засобами сигналізації;
• виготовлена з переробленого PVC;
• стійка до звичайних атмосферних впливів;
• підходить для багаторазового використання;
• швидко встановлюється та демонтується;
• не потребує свердління або анкерного кріплення до покриття.

Значна вага основи зменшує ризик перекидання під дією вітру, повітряних потоків від транспорту та несприятливих погодних умов.

Основа ДП28 / K1 продається окремо та може бути замовлена разом із напрямною пластиною.

Тримач для сигнального ліхтаря

У верхній частині напрямної пластини передбачений тримач для встановлення сумісного сигнального або проблискового ліхтаря.

Сигнальний ліхтар може додатково покращити видимість елемента у темний час доби, за несприятливої погоди або обмеженої видимості.

Необхідність використання ліхтаря повинна визначатися відповідно до проєкту тимчасової організації руху та умов конкретного об’єкта.

Напрямна пластина, важка основа та сигнальний ліхтар є окремими товарами. Комплектацію необхідно уточнювати під час оформлення замовлення.

Як вибрати правильний напрямок стрілок

Сторона, повернута до транспортного потоку, вибирається залежно від розташування робочої зони та напрямку, у якому необхідно візуально спрямувати водіїв.

Під час встановлення необхідно дотримуватися таких принципів:

• до водіїв повертається сторона, необхідна для конкретного місця встановлення;
• стрілки повинні візуально спрямовувати до вільної частини проїзної частини;
• усі послідовно встановлені пластини повинні мати логічну та однозначну орієнтацію;
• світлоповертальна поверхня повинна бути добре видимою з напрямку наближення;
• розташування має відповідати затвердженій схемі тимчасової організації руху.

Неправильно повернута пластина або суперечливий напрямок стрілок у межах одного ряду може створити незрозумілий сигнал і знизити безпеку дорожнього руху.

Де встановлюють напрямні пластини

Точне місце та спосіб встановлення визначаються умовами об’єкта і проєктом тимчасової організації дорожнього руху.

Напрямна пластина може використовуватися для позначення:

• бічної межі робочої ділянки;
• початку тимчасового звуження дороги;
• зміни траєкторії транспортного потоку;
• простору між активним рухом і будівельними роботами;
• розкопки або перешкоди на проїзній частині;
• тимчасово закритої частини дороги;
• ділянки з рухом лише однією вільною смугою;
• території підприємства, складу або паркінгу;
• маршруту, який потребує послідовного візуального спрямування.

Напрямна пластина чи дорожній бар’єр

Напрямні пластини та дорожні бар’єри можуть використовуватися у тимчасовій організації руху, але виконують різні функції.

Напрямна пластина:

• позначає переважно бічну межу обмеженої ділянки;
• візуально спрямовує транспортний потік;
• може встановлюватися послідовно вздовж робочої зони;
• займає порівняно небагато місця;
• легко переноситься та встановлюється на новому місці.

Дорожній бар’єр:

• створює ширшу візуальну перешкоду;
• використовується для чіткішого перекриття або відокремлення ділянки;
• може встановлюватися поперек або вздовж напрямку руху;
• займає більше місця;
• не повинен автоматично розглядатися як протиударний захисний пристрій.

В одній схемі тимчасової організації руху можуть одночасно застосовуватися обидва типи обладнання, якщо це передбачено проєктом.

Обмеження використання

Напрямна пластина є засобом попередження, візуального спрямування та позначення меж небезпечної або робочої ділянки.

Виріб:

• не є захисним дорожнім огородженням;
• не може фізично зупинити транспортний засіб;
• не замінює необхідні дорожні знаки;
• не замінює затверджений проєкт тимчасової організації руху;
• не повинен встановлюватися без відповідної важкої основи;
• не повинен використовуватися з довільною орієнтацією стрілок;
• не повинен експлуатуватися із сильно пошкодженою або забрудненою плівкою.

Можливість застосування виробу на дорогах загального користування, необхідний тип світлоповертальної плівки, відстань між елементами та спосіб встановлення повинні визначатися для конкретного об’єкта окремо.

Перевірка перед встановленням

Перед кожним використанням необхідно перевірити:

• чи немає на пластиковому корпусі тріщин, зламів або деформацій;
• чи повністю видно червоно-біле зображення;
• чи не відклеїлася та не пошкодилася світлоповертальна плівка;
• чи надійно пластина встановлюється в основу;
• чи немає на основі тріщин або інших пошкоджень;
• чи справний тримач для сигнального ліхтаря;
• чи правильною стороною пластина повернута до руху;
• чи не виступає виріб небезпечно у вільну смугу;
• чи є послідовність усіх елементів зрозумілою для водіїв.

Очищення та догляд

Світлоповертальну поверхню необхідно регулярно очищувати від пилу, бруду, мастила та будівельних забруднень.

Не рекомендується використовувати абразивні інструменти, жорсткі щітки або агресивні мийні засоби, оскільки вони можуть пошкодити світлоповертальну плівку.

Після очищення потрібно перевірити, чи плівка надійно тримається на корпусі та чи повністю видно сигнальне зображення.

Транспортування та зберігання

Під час транспортування та зберігання рекомендується:

• захищати світлоповертальні поверхні від тертя та подряпин;
• не складати важкі основи на напрямні пластини;
• захищати верхній тримач ліхтаря від ударів;
• зберігати пошкоджені вироби окремо від готового до використання обладнання;
• виконувати візуальну перевірку перед кожним новим встановленням.

Поширені запитання

Як правильно називається цей виріб?

Виріб можна називати двосторонньою напрямною пластиною зі стрілками. Також використовуються назви: дорожня напрямна пластина, сигнальна пластина, дорожня віха зі стрілками або напрямний елемент.

Пластина двостороння?

Так. Обидві сторони мають червоно-біле світлоповертальне зображення з протилежним напрямком стрілок.

Чи можна спрямовувати рух праворуч і ліворуч?

Так. Повернувши пластину відповідною стороною до водіїв, її можна використовувати для візуального спрямування руху праворуч або ліворуч.

Які розміри напрямної пластини?

Загальна висота становить 1330 мм, а ширина — 300 мм.

Який розмір світлоповертального поля?

Розмір світлоповертальної поверхні становить 1000 × 250 мм.

З якого матеріалу виготовлений корпус?

Корпус виготовлений із міцного HDPE — поліетилену високої щільності.

Яка вага виробу?

Вага напрямної пластини без важкої мобільної основи становить приблизно 3 кг.

Чи входить основа до комплекту?

Напрямна пластина та важка мобільна основа є окремими товарами. Відповідну основу можна замовити разом із пластиною.

Чи можна використовувати пластину без основи?

Ні. Для правильного та стабільного встановлення необхідна сумісна важка основа.

Чи можна встановити сигнальний ліхтар?

Так. У верхній частині передбачений тримач для сумісного сигнального або проблискового ліхтаря.

Чи входить ліхтар до комплекту?

Сигнальний ліхтар продається окремо. Комплектацію необхідно уточнювати під час замовлення.

Чи захищає пластина робочу зону від наїзду автомобіля?

Ні. Напрямна пластина попереджає, позначає межі та візуально спрямовує рух, але не є протиударним огородженням або системою стримування транспортних засобів.

Чи можна використовувати виріб на дорогах загального користування?

Перед використанням необхідно перевірити відповідність виробу, світлоповертальної плівки, основи, сигнального ліхтаря та способу встановлення вимогам конкретного проєкту тимчасової організації дорожнього руху.

Що потрібно зазначити під час замовлення

Під час оформлення запиту або замовлення рекомендується зазначити:

• необхідну кількість напрямних пластин;
• необхідну кількість важких основ;
• чи потрібні сигнальні ліхтарі;
• тип і місце розташування об’єкта;
• передбачений спосіб використання;
• чи будуть пластини встановлюватися окремо або послідовним рядом;
• чи існують спеціальні технічні вимоги до обладнання.

Двостороннє виконання дозволяє швидко пристосувати кожну напрямну пластину до необхідного напрямку руху та конкретного місця встановлення.
