Укладка тактильных полос и тактильных плит - нормативные схемы и примеры выполнения

Эта инструкция является частью экспертной системы SOZI EOOD по тактильным плитам и тактильным наземным индикаторам и объясняет принципы корректного размещения и укладки тактильных плит и тактильных полос в соответствии с требованиями доступной среды.

Материал носит разъяснительный и практический характер и предназначен для помощи проектировщикам, инвесторам и исполнителям при правильном применении тактильных элементов, не заменяя официальный нормативный текст.

Инструкция основана на требованиях Наредба № РД-02-20-2 (проектирование доступной среды) и стандарта ISO 23599 – Tactile Walking Surface Indicators. Приведённые схемы являются примерными и адаптируются под конкретное архитектурное решение объекта.

Основные типы тактильных элементов

В нормативной практике применяются два базовых типа тактильных наземных индикаторов (TWSI):

Тактильные полосы для направления (направляющая линия) — указывают направление безопасного движения.
Тактильные зоны внимания (предупреждение) — сигнализируют об опасности, изменении среды или необходимости остановки/переориентации.

Комбинация этих элементов формирует логичный и читаемый маршрут для людей с нарушением зрения.

Последовательность правильной укладки

На практике корректное выполнение следует понятной последовательности:

определение реального маршрута движения
проектирование и разметка направляющей линии
выделение предупреждающих зон (зон внимания)
проверка направлений, расстояний и ориентации относительно функциональных зон
выполнение укладки и фиксации (в том числе поверхностный монтаж, когда это применимо)

Маршрут выбирается по реальной логике движения и функциям объекта, а не по принципу симметрии или визуального эффекта.

Тактильные полосы в зданиях и сооружениях

Внутри зданий и общественных сооружений тактильные полосы:

обеспечивают непрерывную ориентацию между ключевыми функциональными зонами;
ведут к стойкам обслуживания, лифтам, санитарным помещениям и выходам;
комбинируют направляющие линии и предупреждающие зоны в зависимости от ситуации.

Схемы ниже показывают принципиальные решения, которые адаптируются под конкретную архитектуру.

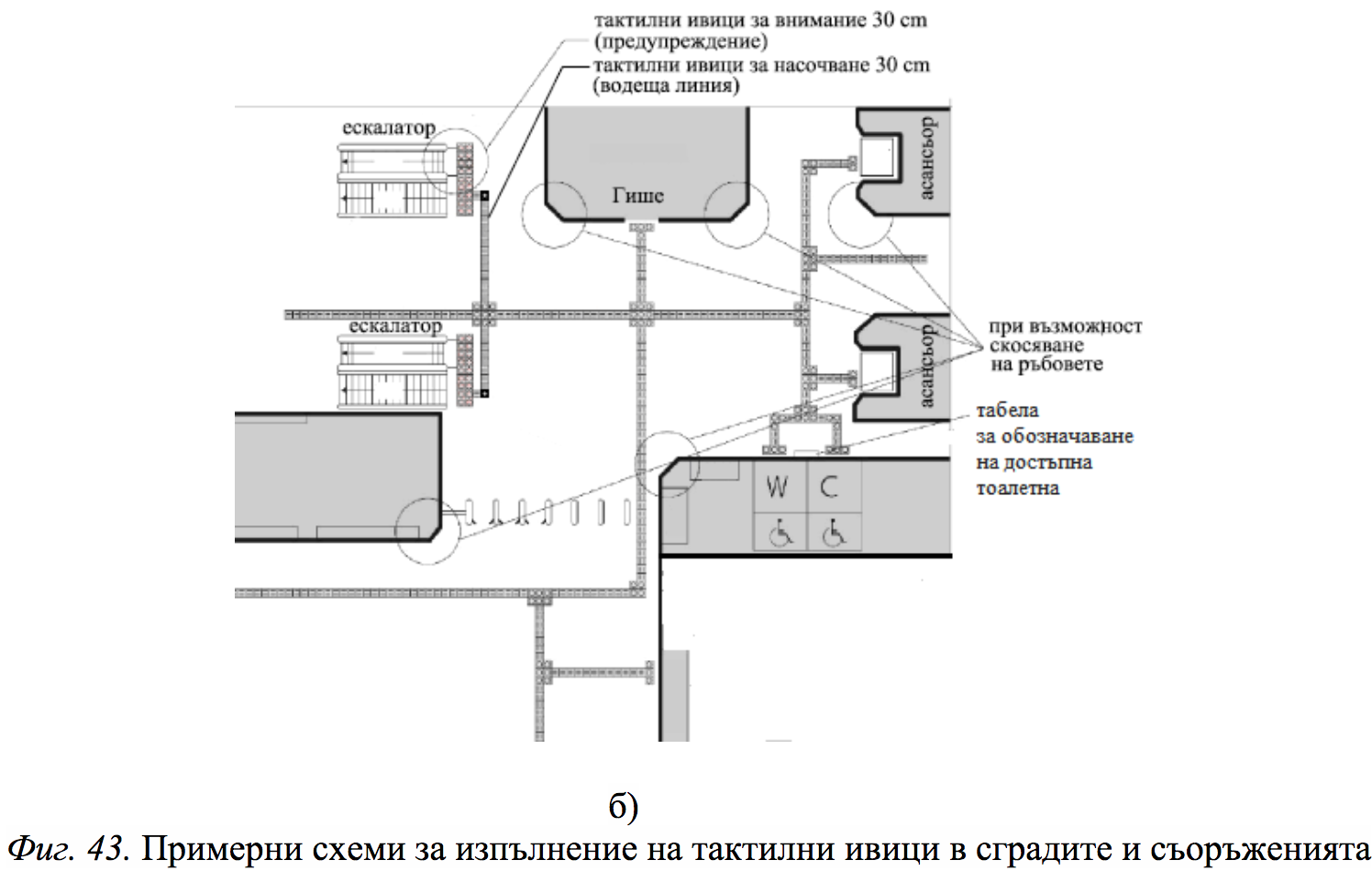

Схемы применения тактильных полос в зданиях

Свободное пространство перед доступным лифтом

Перед доступным лифтом предусматривается свободная манёвренная зона, в которой:

предупреждающая тактильная зона размещается перед дверью лифта;
направляющая линия обеспечивает понятный подход к кнопке вызова и входу;
геометрия и расстояния согласуются с требованиями доступности.

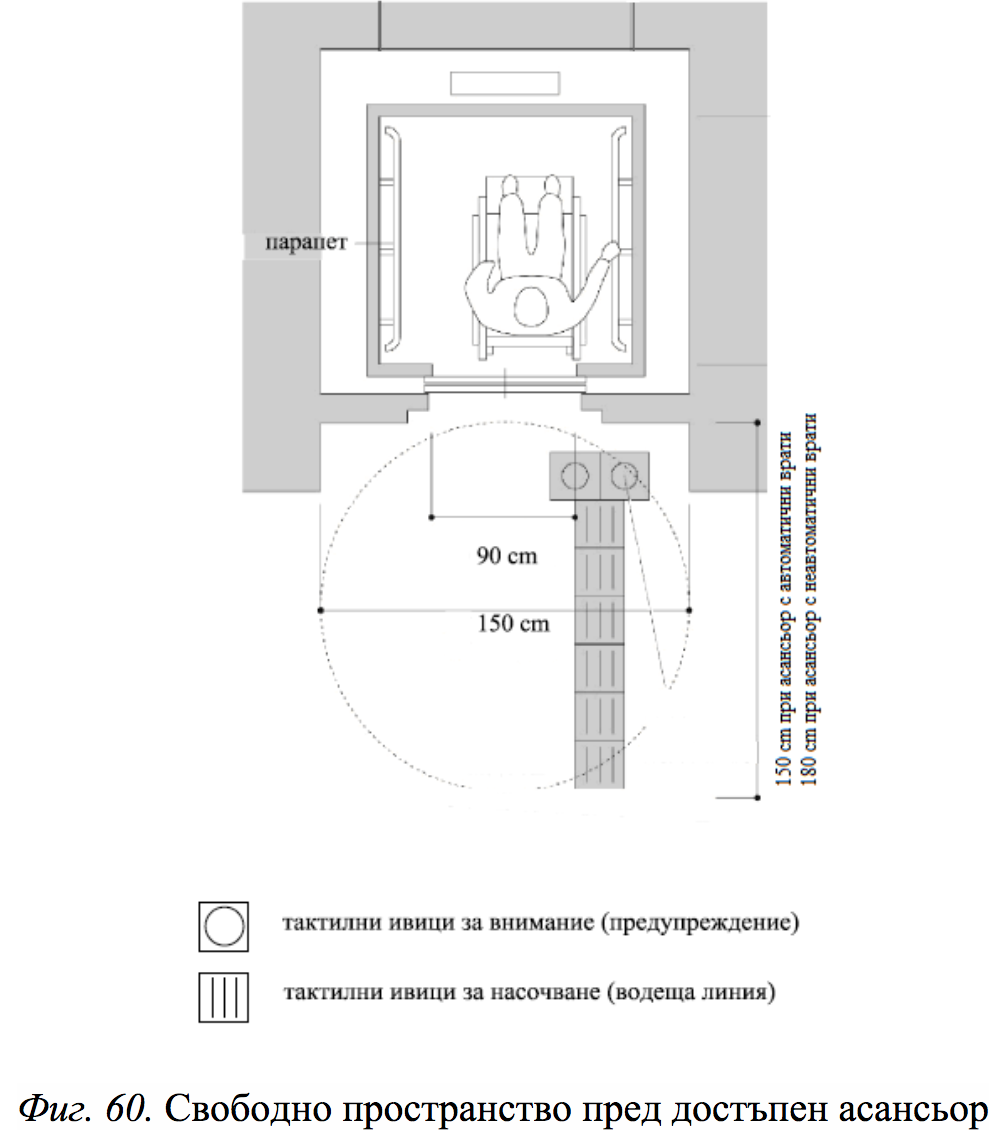

Схема перед лифтом

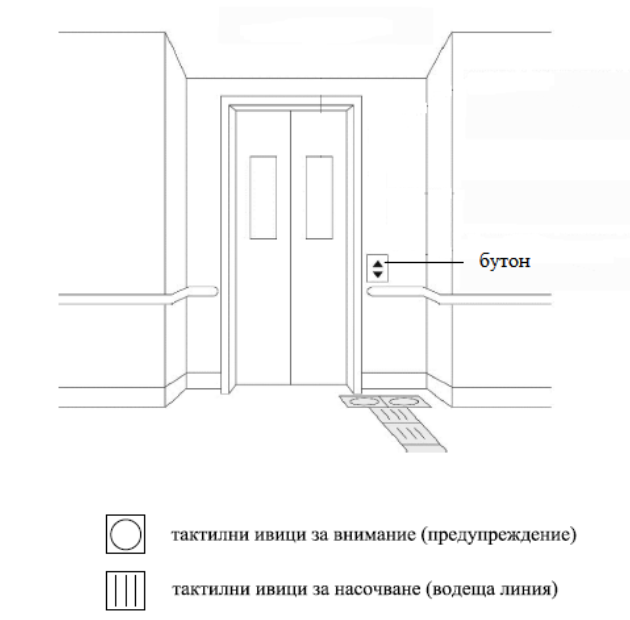

Схема перед лифтом — деталь

Тактильные элементы у доступного входа

При доступном входе с тактильными плитами (40×40 см):

формируется предупреждающая зона перед входом;
направляющая линия связывает вход с основным маршрутом;
элементы визуально различимы относительно основной поверхности (контраст/разграничение).

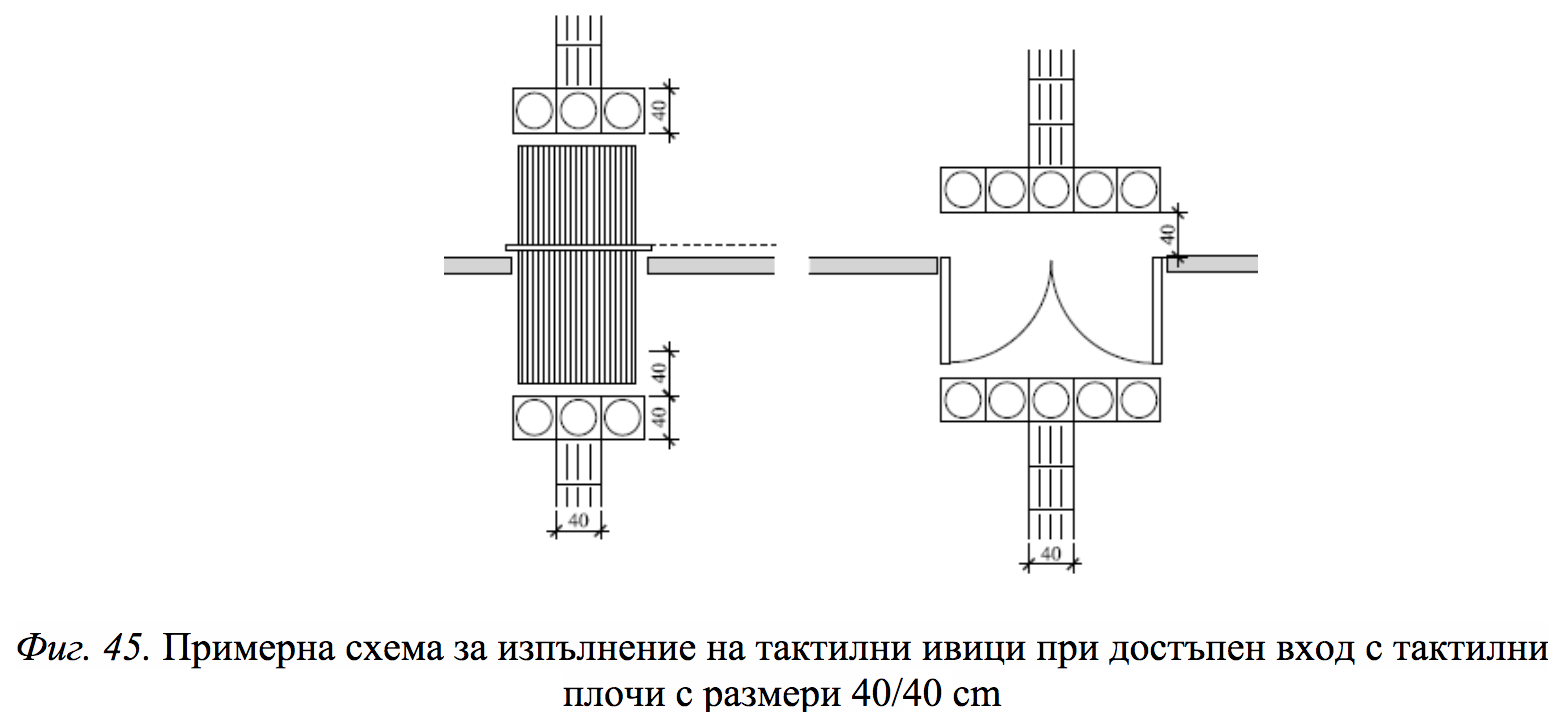

Схема у доступного входа

От входа к внутренним зонам здания

Схема иллюстрирует логику ориентации:

от входа;
через направляющую линию;
к стойке обслуживания, информационной точке или лифту.

Дополнительно могут применяться визуальные и информационные элементы для людей со сниженным зрением, а тактильные полосы выполняют роль базового навигационного инструмента.

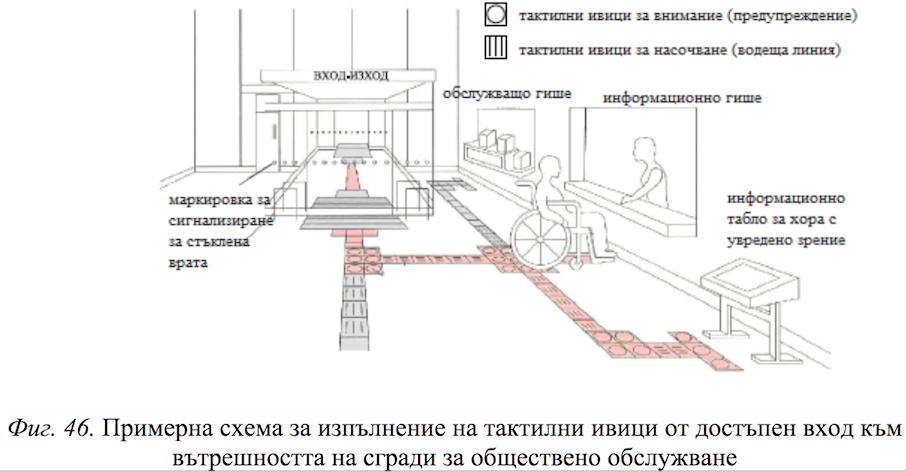

Схема от входа к внутренним зонам

Схемы укладки на пересечениях маршрутов

В зоне пересечения:

формируется чётко распознаваемая предупреждающая зона (плиты с рельефом «конусы»);
направляющие линии прерываются и перенаправляются согласно новой траектории движения.

Цель — информировать пользователя о смене направления и необходимости ориентации.

Примерные схемы для пересечений с плитами 30×30 см и 40×40 см:

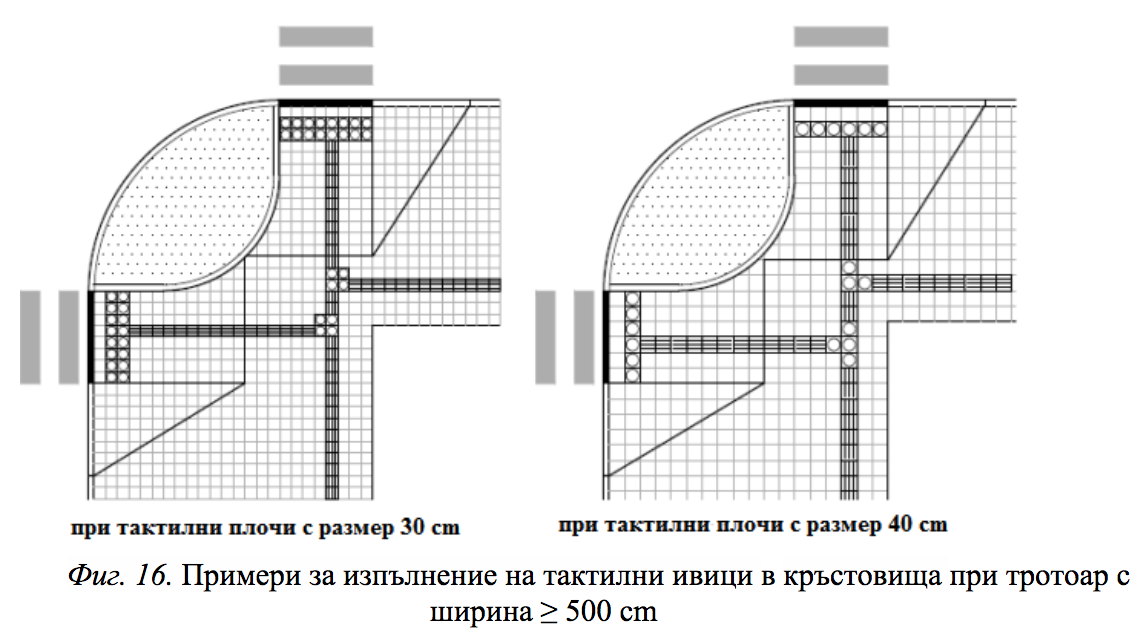

Пересечение — схема 1

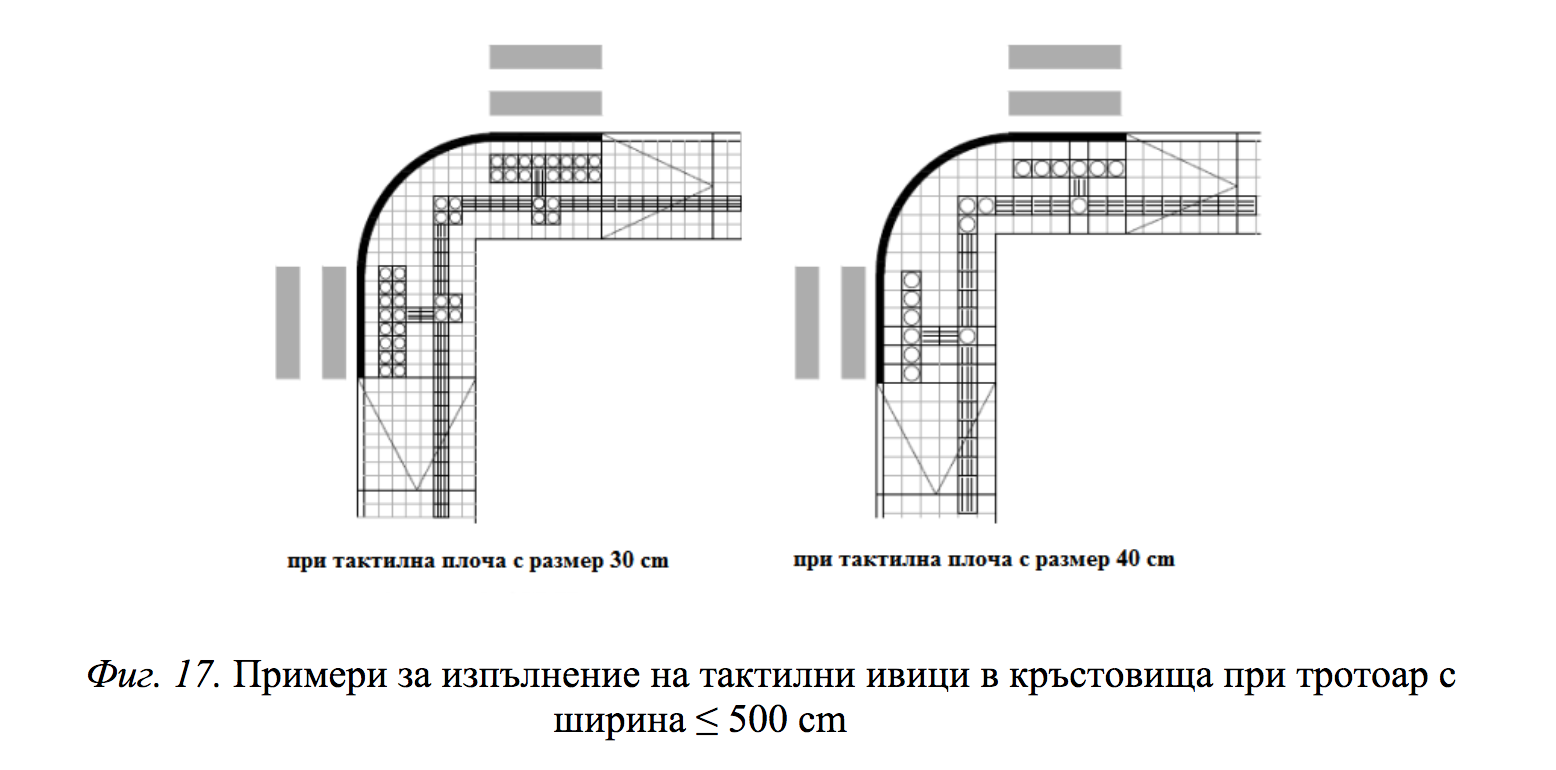

Пересечение — схема 2

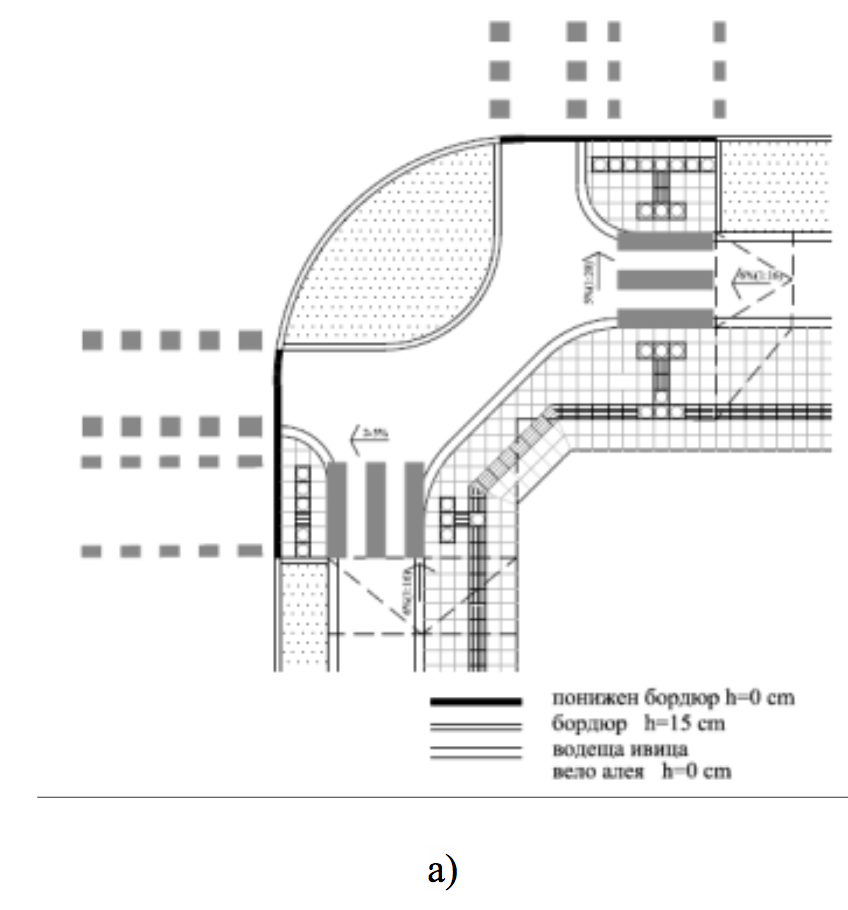

Пересечение — схема 3

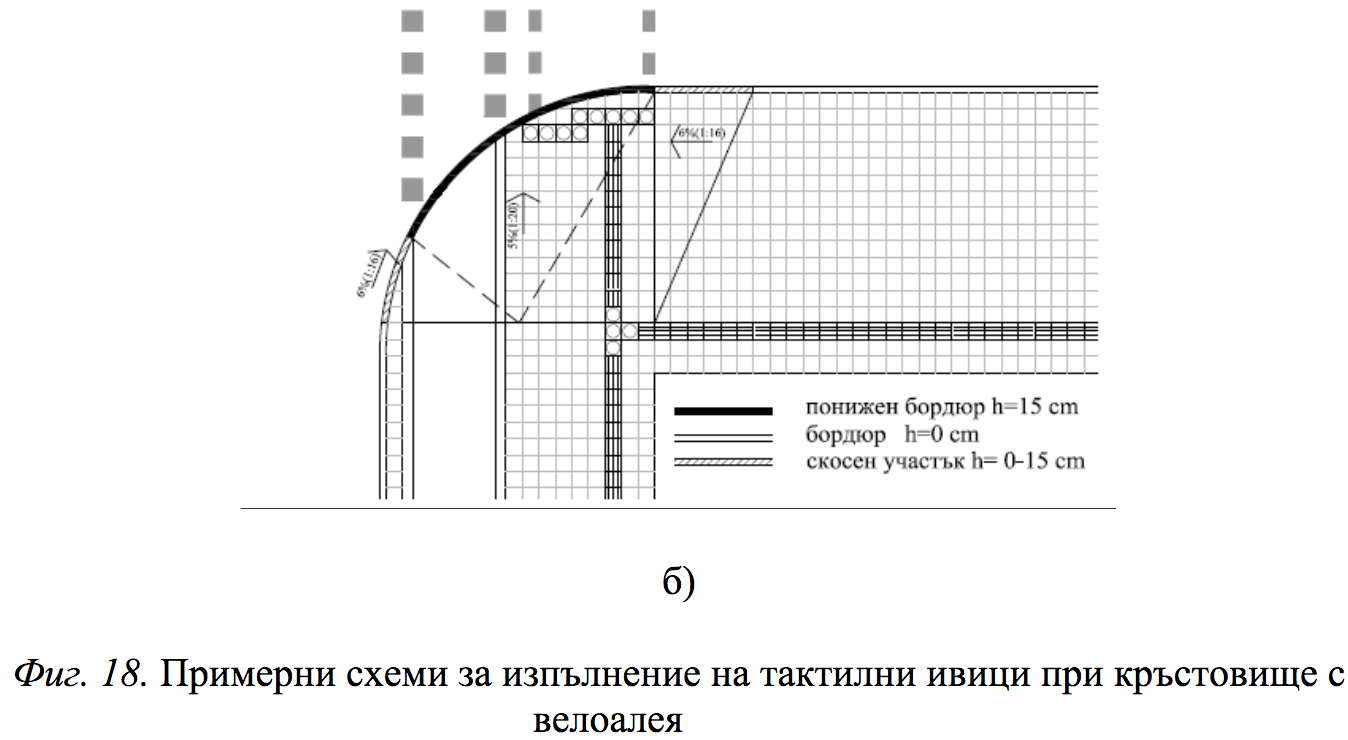

Пересечение — схема 4

Схемы на поворотах и изломах маршрута

На поворотах:

направляющие полосы следуют логике маршрута;
при резком изменении направления применяется предупреждающая зона.

Примерные решения для изменения направления, включая повороты малого радиуса:

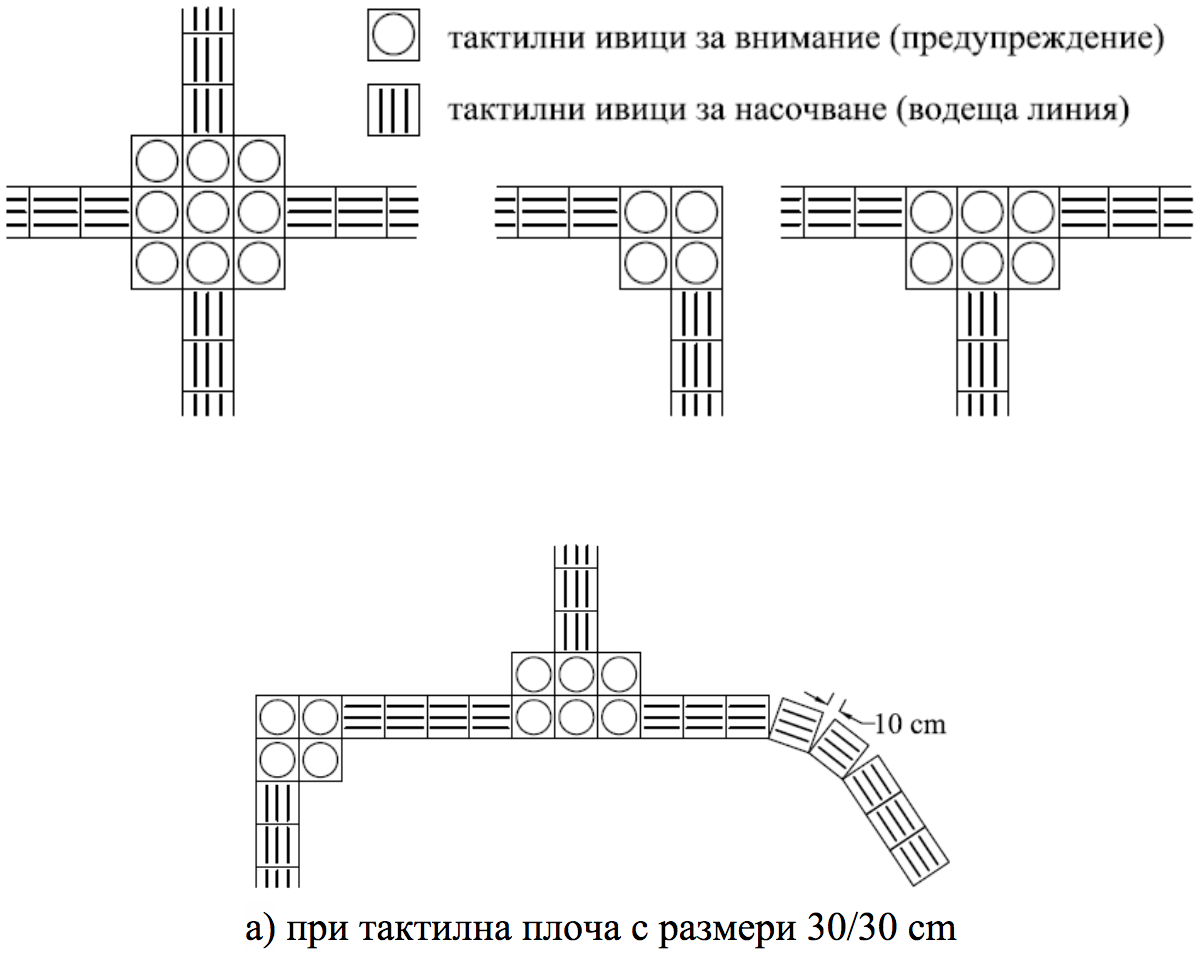

Повороты — схема 1

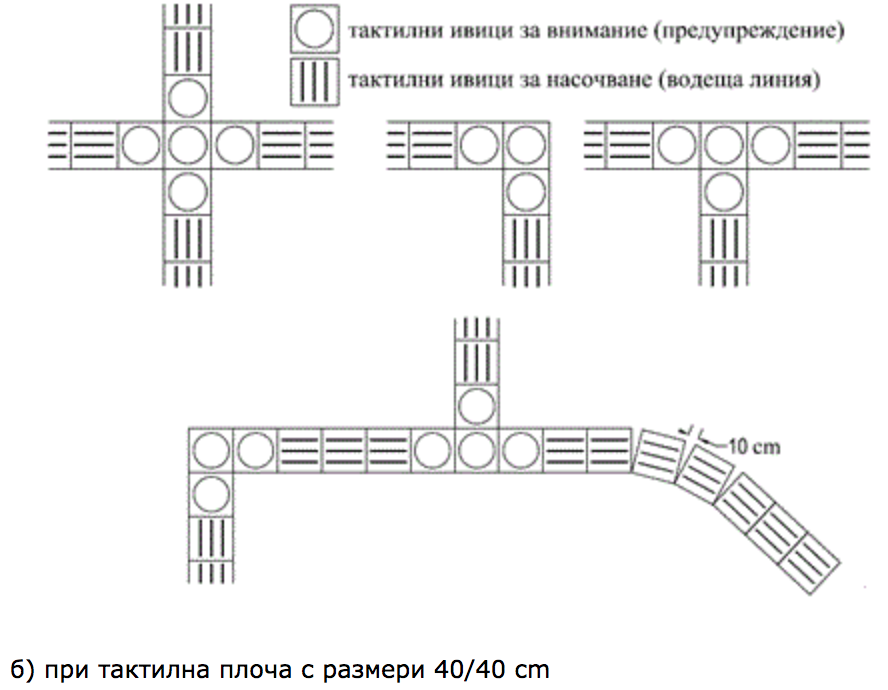

Повороты — схема 2

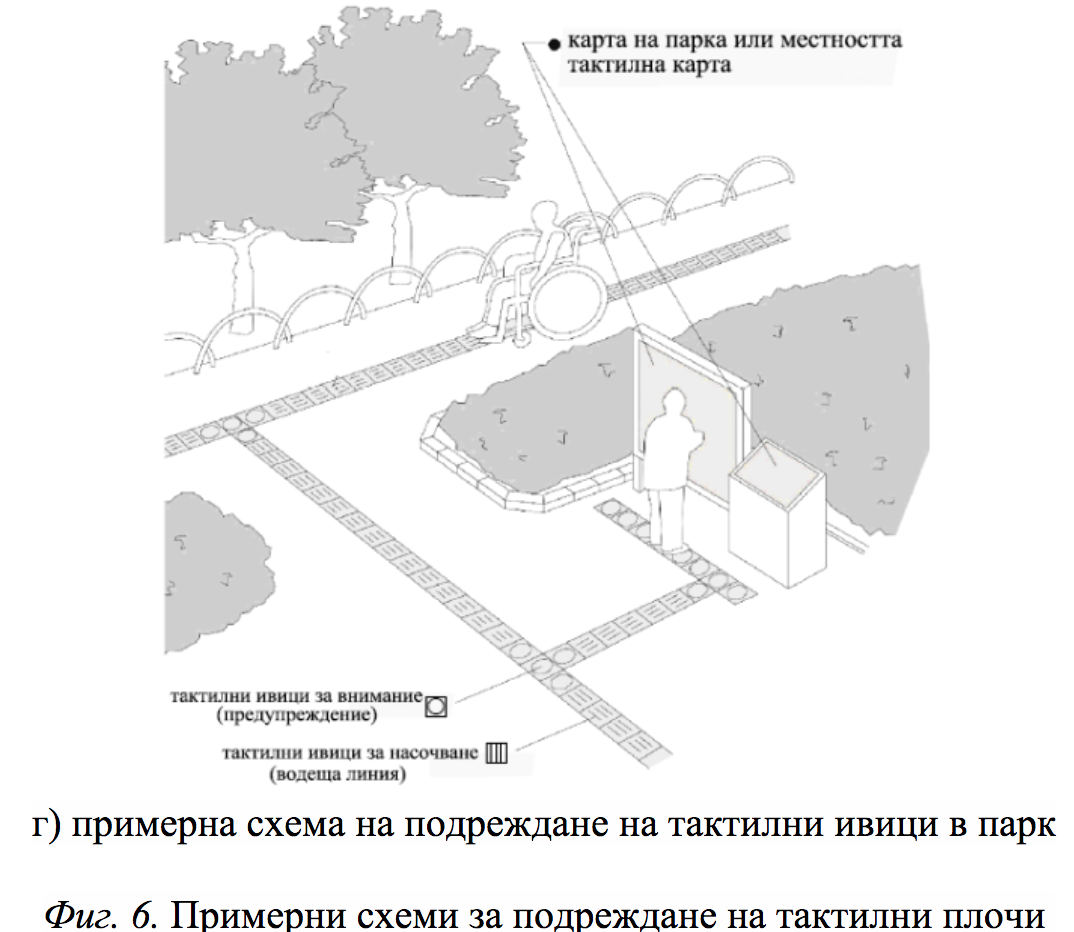

Повороты — схема 3

Схемы являются примерными и адаптируются под геометрию пространства.

Схемы на островках и разделительных зонах

В таких случаях:

предупреждающие зоны размещаются перед выходом в проезжую часть;
направляющие линии обозначают безопасную траекторию движения.

Размещение зависит от формы островка и организации движения.

Примерные схемы:

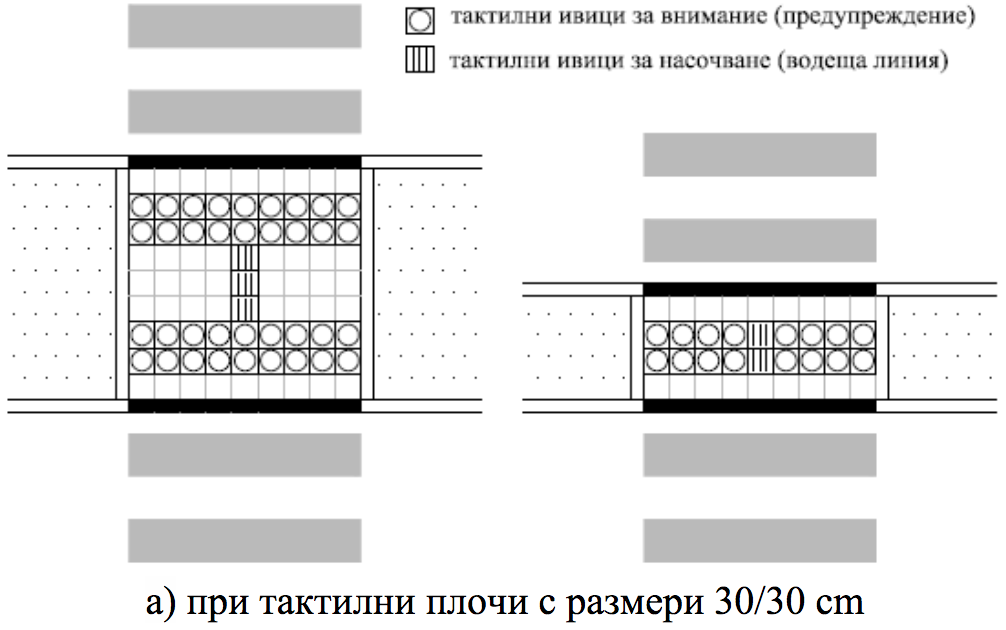

Островки — схема 1

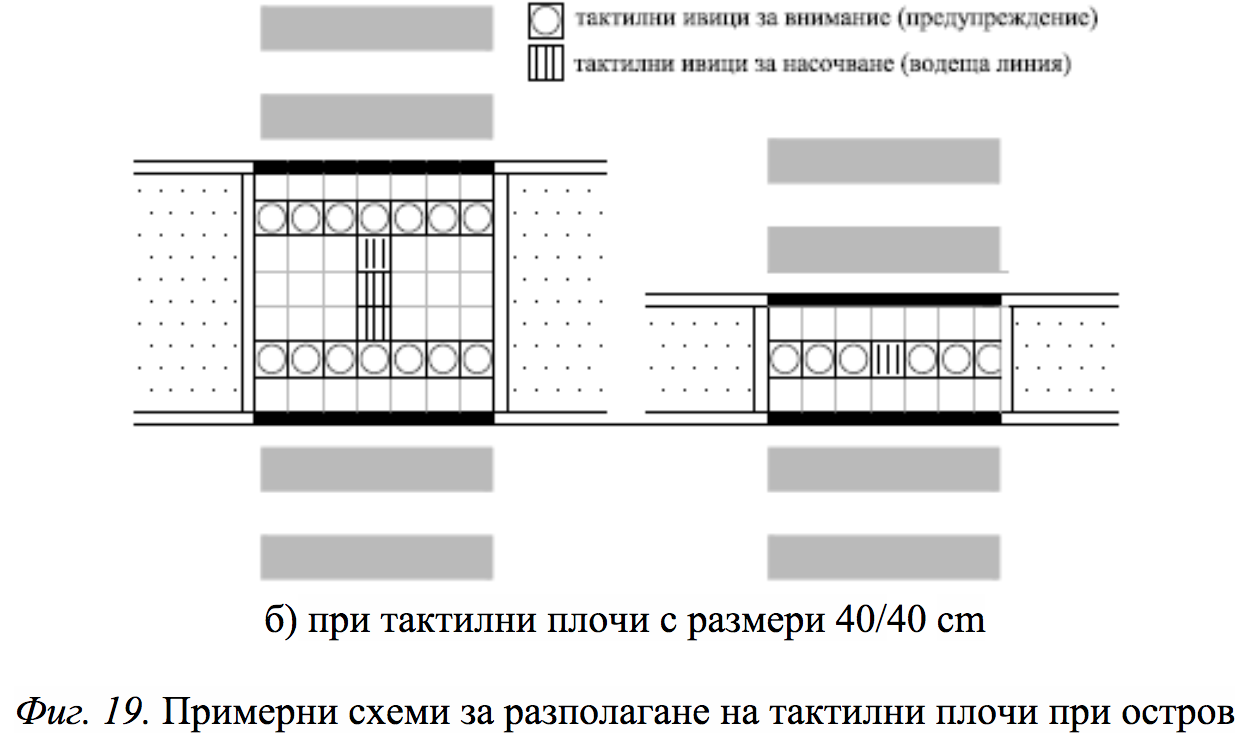

Островки — схема 2

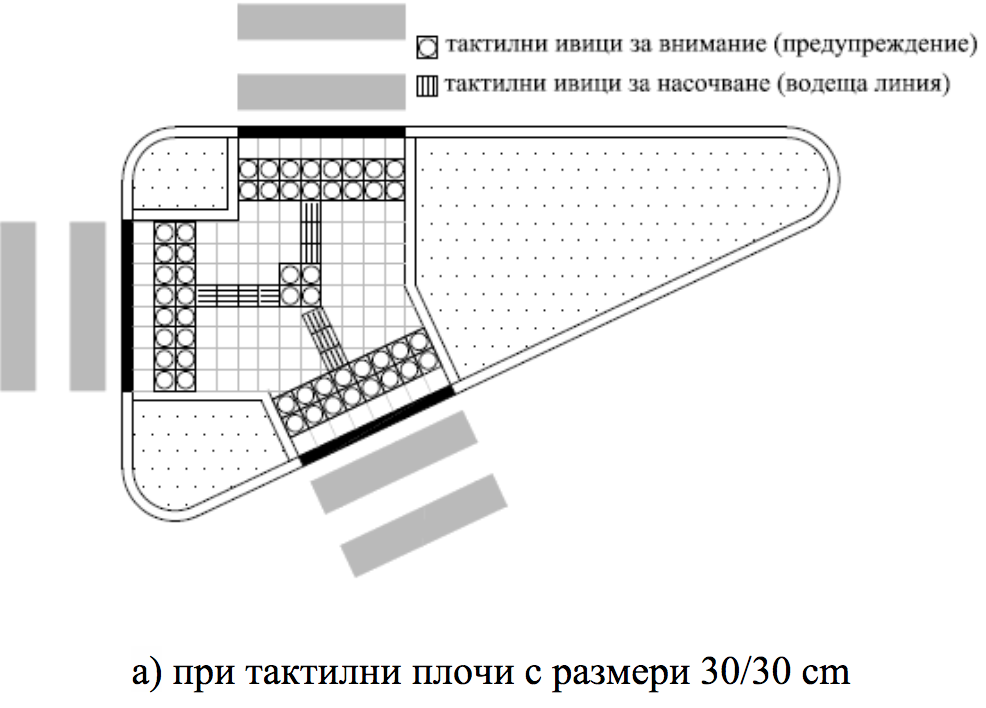

Островки — схема 3

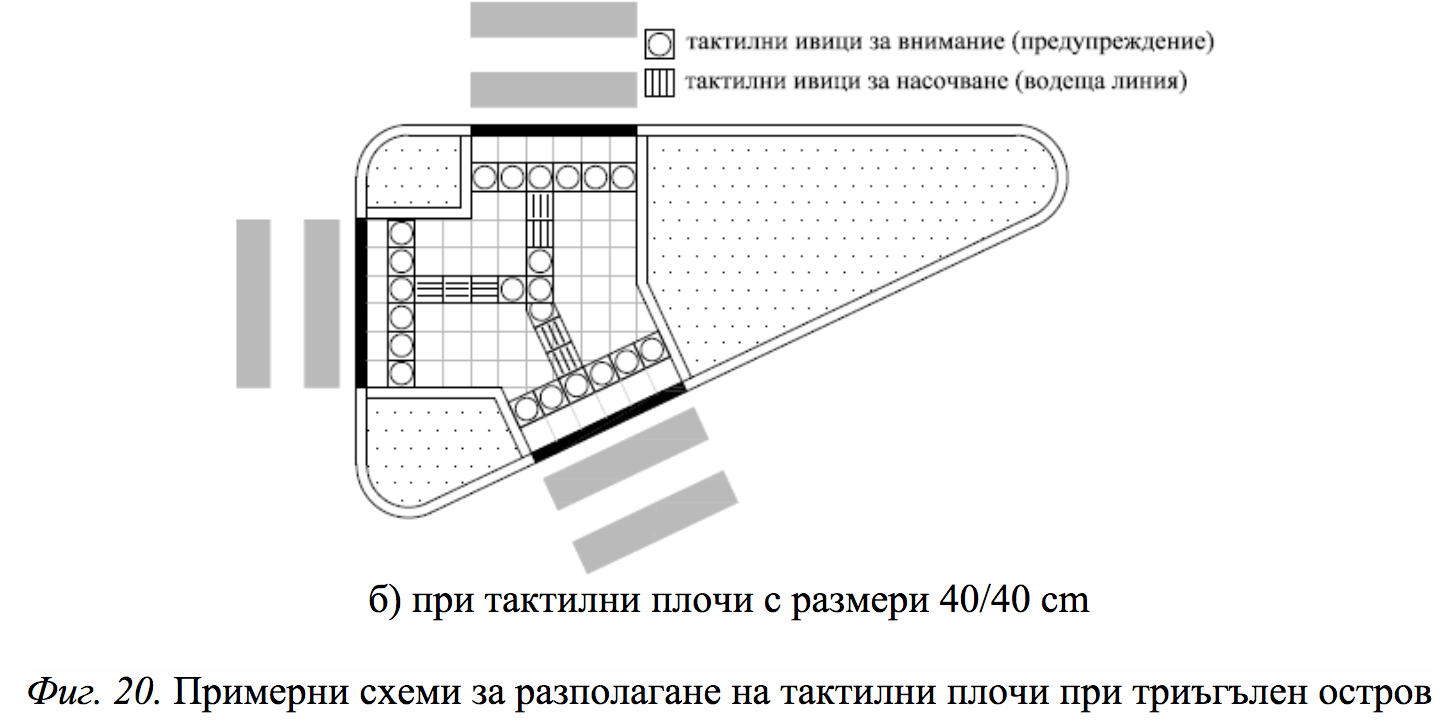

Островки — схема 4

Схемы на остановках общественного транспорта

Примерные схемы размещения тактильных полос на остановках:

формируются зоны ориентации и ожидания;
направляющая линия ведёт к зоне посадки.

Схемы применяются в зависимости от ширины тротуара и расположения остановки.

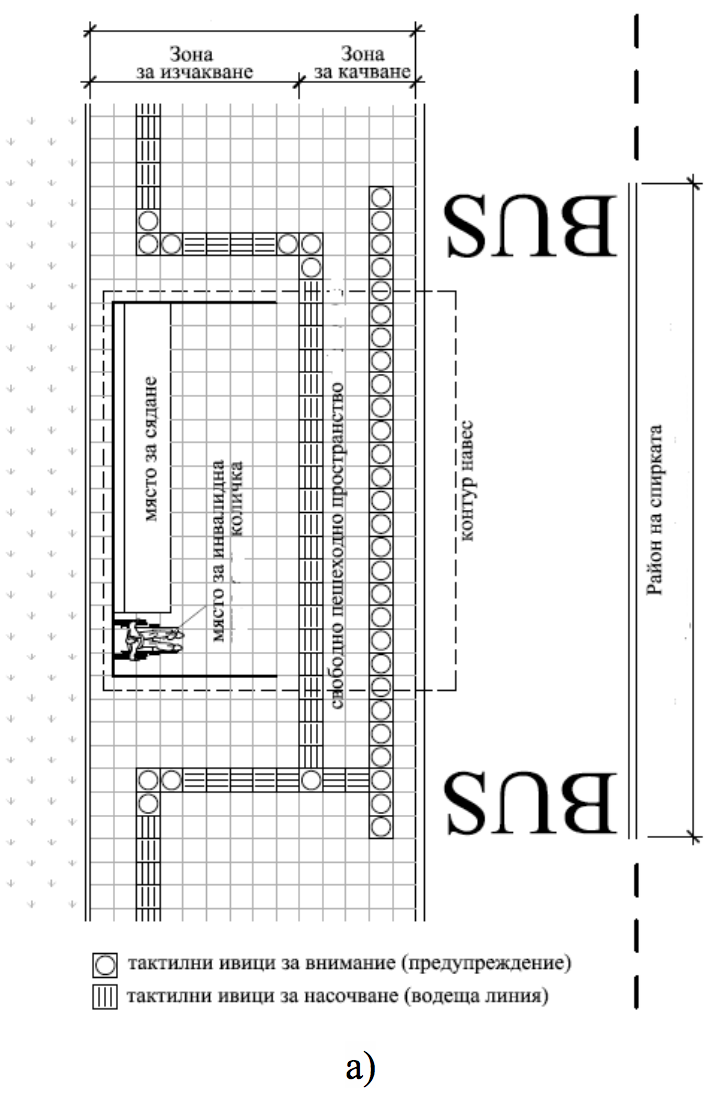

Остановки — схема 1

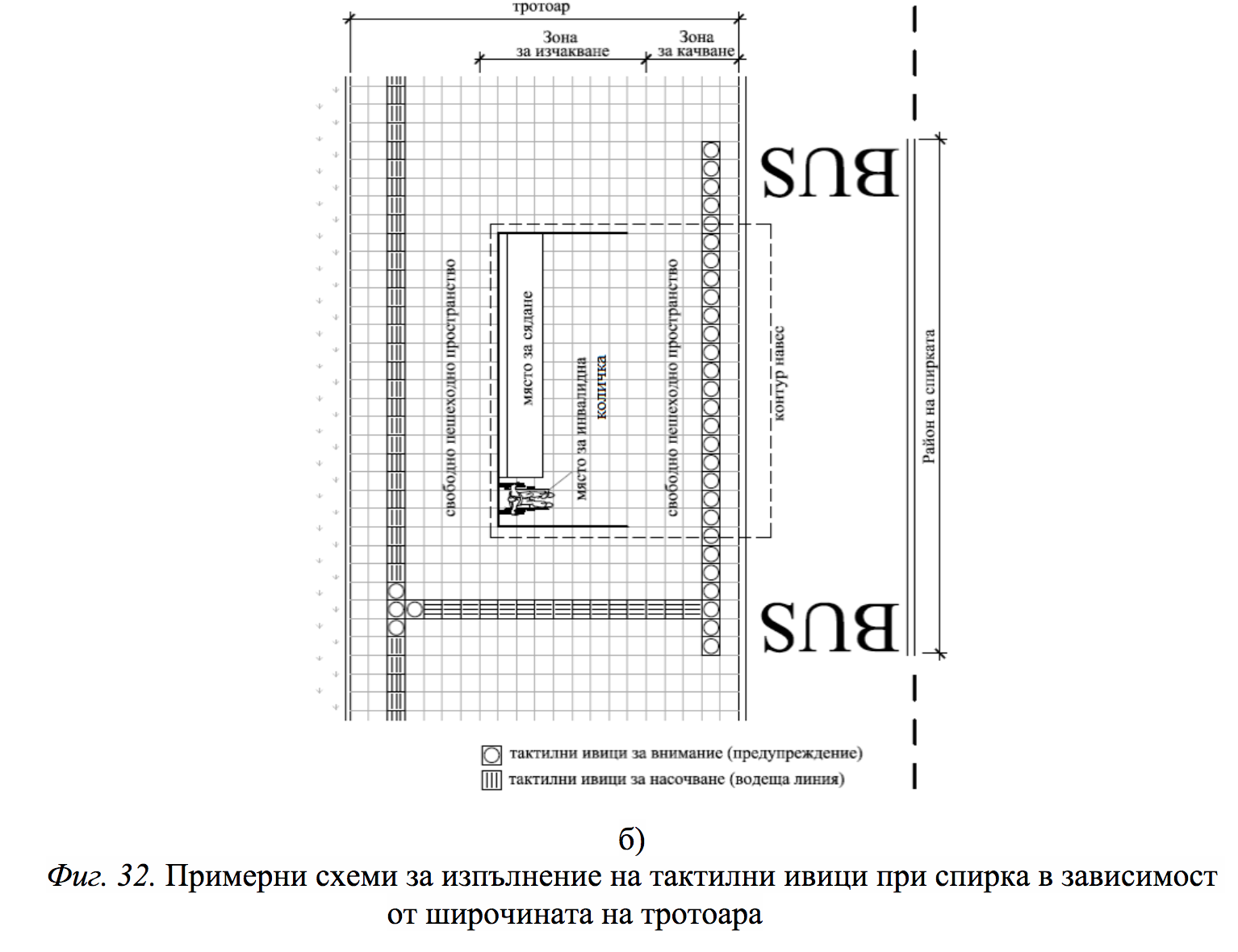

Остановки — схема 2

Схемы у лестниц и перепадов уровня

Предупреждающие тактильные зоны применяются:

перед первой ступенью;
после последней ступени.

Это позволяет своевременно распознать опасный участок и снизить риск травм.

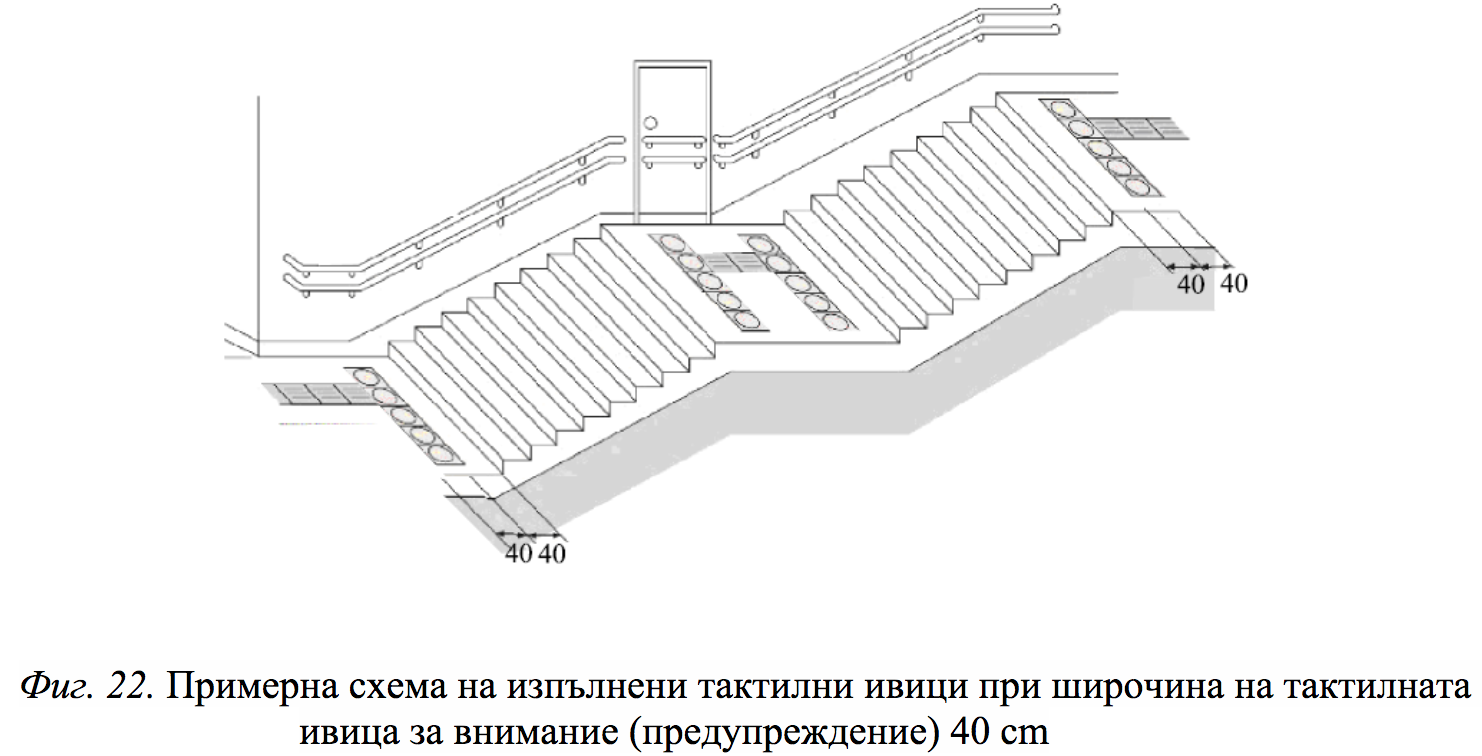

Лестницы — схема 1

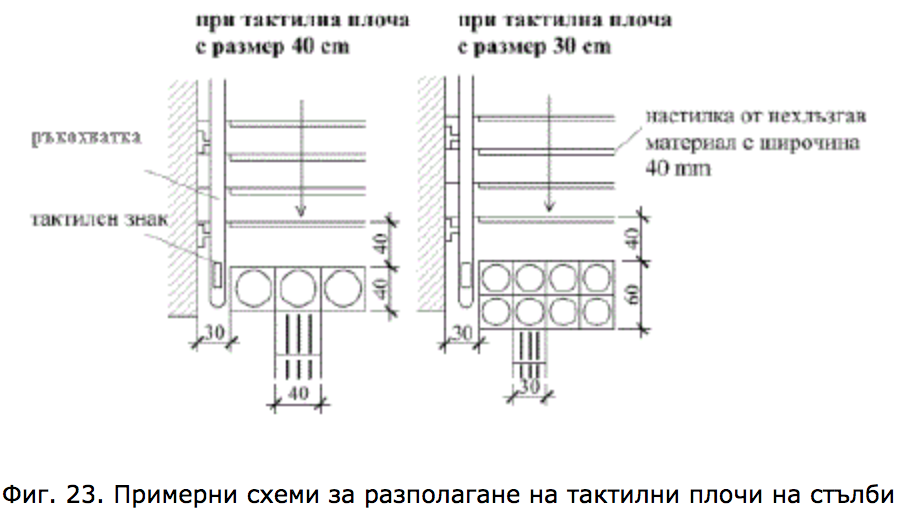

Лестницы — схема 2

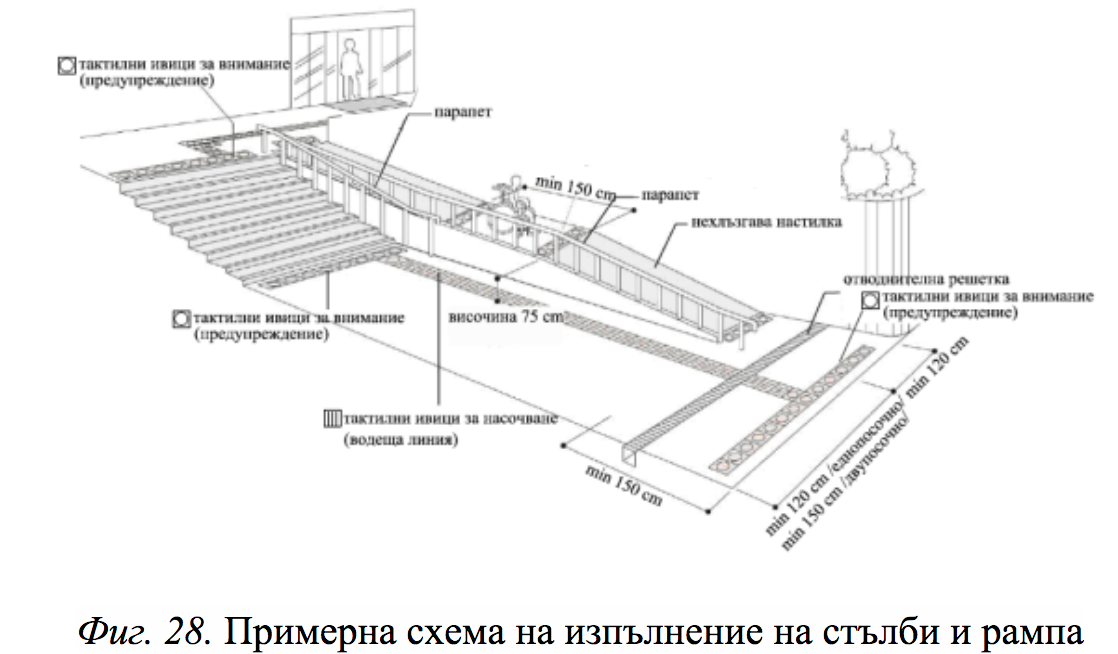

Лестницы — схема 3

Тактильные полосы перед терминалом, автоматом или телефоном

Для отдельно расположенных устройств (телефон, автомат, терминал) применяется сочетание предупреждающей зоны и направляющей линии, которое:

направляет пользователя к устройству;
сигнализирует о достижении функциональной зоны.

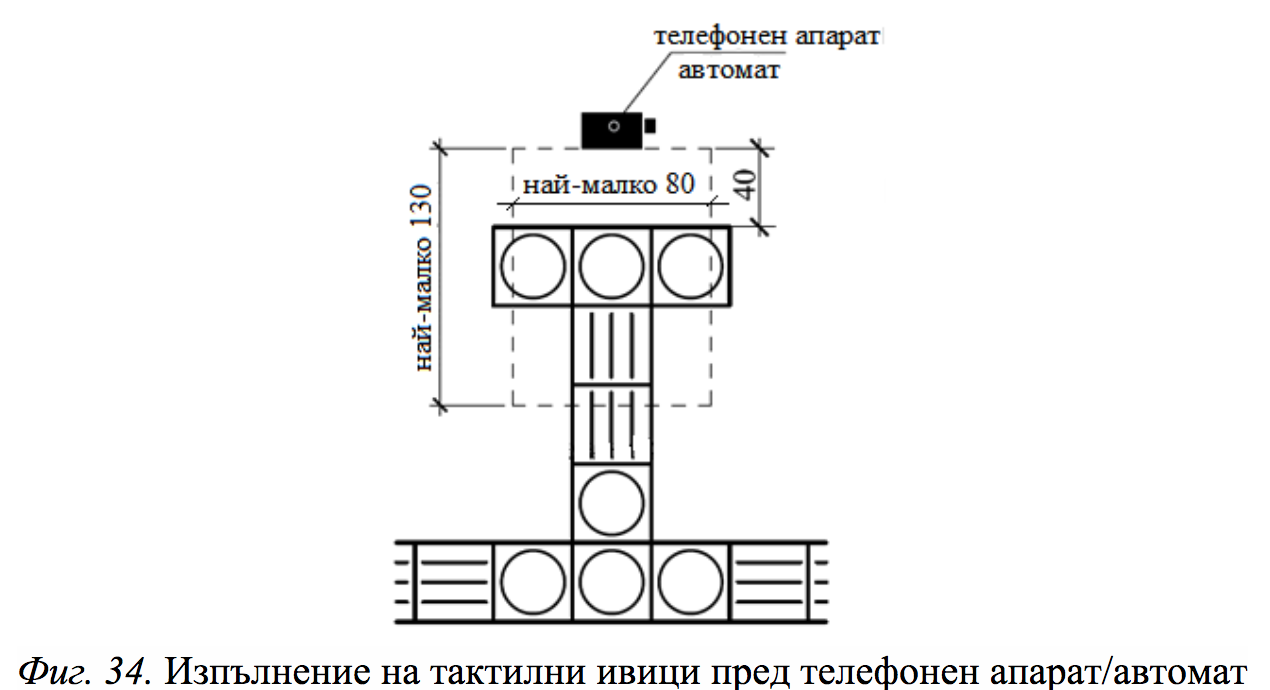

Терминал/автомат — схема

Тактильные полосы перед доступными местами для сидения

Для доступных мест для сидения (лавочки, зоны отдыха) применяется аналогичный принцип:

направляющая линия приводит к месту;
предупреждающая зона размещается перед зоной сидения.

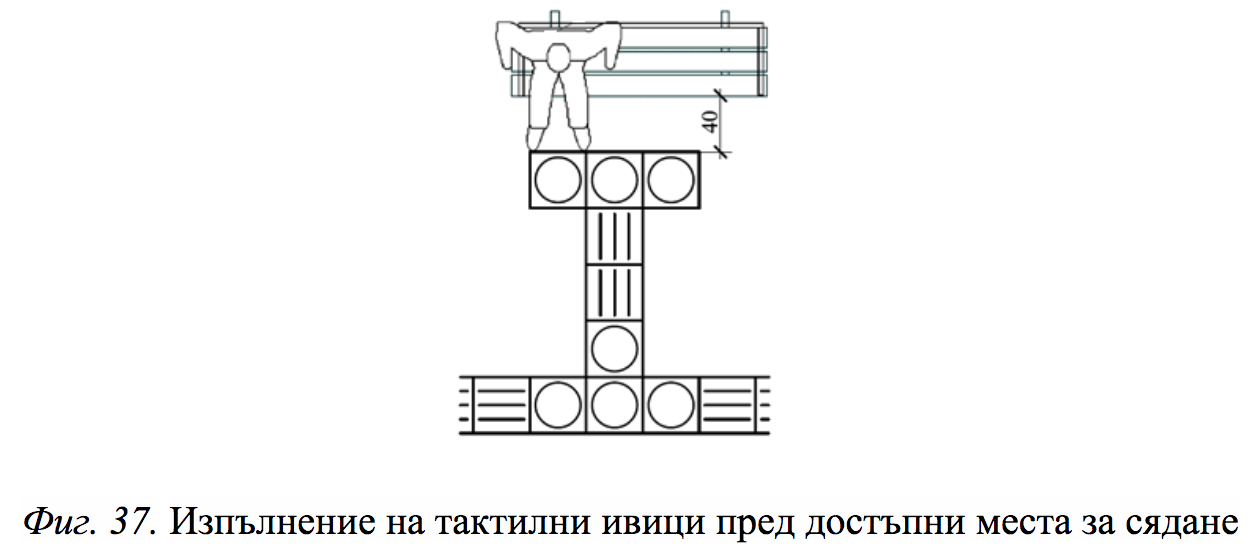

Места для сидения — схема

Тактильные полосы у доступного питьевого фонтанчика

Схема показывает пример выполнения:

предупреждающая зона располагается непосредственно перед фонтанчиком;
направляющая линия обеспечивает подход к нему.

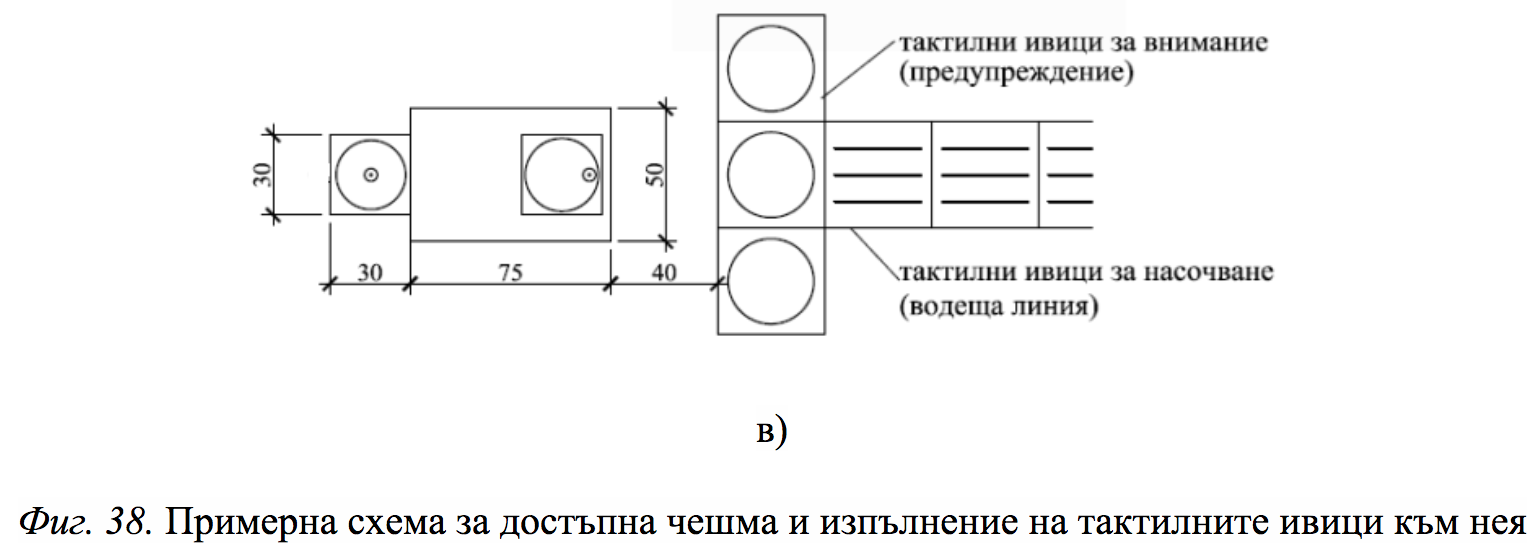

Фонтанчик — схема

Важное уточнение

Приведённые схемы являются примерными. Точные расстояния, размеры и конфигурации определяются на стадии проектирования в зависимости от конкретного объекта, его функции и архитектурной среды, а также в соответствии с применимой нормативной базой и утверждённым проектом.

SOZI EOOD как производитель тактильных плит предоставляет техническую информацию и параметры продукции, однако окончательное проектное решение принимается проектировщиком/заказчиком в рамках действующих требований и проектной документации.
